Выбор правильного оптоволоконного патч-корда имеет решающее значение для обеспечения стабильной и эффективной передачи оптического сигнала. Выбор зависит от нескольких факторов, включая тип разъема, характеристики волокна и сценарий применения. Давайте рассмотрим их вместе в этом руководстве.
Выбор правильного оптоволоконного патч-корда имеет решающее значение для обеспечения стабильной и эффективной передачи оптического сигнала. Выбор зависит от нескольких факторов, включая тип разъема, характеристики волокна и сценарий применения. Давайте рассмотрим их вместе в этом руководстве.
Выбор на основе типа соединителя и торцевой поверхности.
Тип разъема и торцевой поверхности оптоволоконного патч-корда напрямую определяют его совместимость и качество передачи сигнала, поэтому эти факторы являются основными, которые следует учитывать при его выборе.
Выбор типа разъема

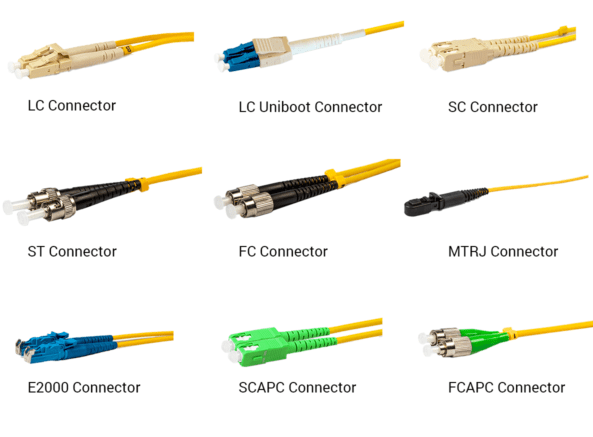

Оптоволоконные патч-корды выпускаются с различными типами разъемов, такими как LC, SC, FC, ST и MTP/MPO. Выбор должен основываться на интерфейсах двух подключаемых устройств: если оба устройства имеют одинаковый интерфейс, выберите патч-корд с идентичными разъемами на обоих концах (например, LC-LC, SC-SC, FC-FC); если интерфейсы различаются, выберите гибридный патч-корд с разными разъемами на обоих концах (например, LC-SC, LC-FC, LC-ST).
Выбор типа торцевой поверхности
К распространенным типам торцевых контактов относятся APC (угловой физический контакт) и UPC (сверхфизический контакт). APC имеет меньшие потери в волокне и лучшие оптические характеристики, чем UPC, поэтому он широко используется в оптическом оборудовании FTTX, PON и WDM, где потери на отражение имеют решающее значение. Однако APC, как правило, дороже, чем UPC. Поэтому выбор между APC и UPC следует делать, исходя из реальных потребностей вашего приложения и бюджета.
Выбор на основе типа оптоволокна.
Тип оптоволокна в патч-корде определяет допустимую дальность передачи данных; поэтому его необходимо выбирать, исходя из фактических требований к дальности передачи.
Одномодовые оптоволоконные патч-корды в основном используются для передачи данных на большие расстояния с минимальными потерями. Многомодовые оптоволоконные патч-корды в основном подходят для передачи на короткие расстояния, например, в центрах обработки данных внутри помещений и корпоративных локальных сетях, где дальность передачи относительно невелика.
Выбор на основе других характеристик
В дополнение к основным факторам, упомянутым выше, необходимо также выбирать тип (симплексный/дуплексный), длину и материал внешней оболочки патч-корда в зависимости от конкретного сценария применения.
Что касается симплексного/дуплексного типа: симплексные патч-корды имеют один оптоволоконный кабель и один разъем на каждом конце, поддерживая однонаправленную передачу данных; дуплексные патч-корды имеют два волокна и два разъема на каждом конце, поддерживая двунаправленную передачу данных, и обычно используются в дуплексных сценариях связи, таких как оптические коммутаторы, серверы и оптические модемы.
Что касается длины и внешней оболочки: оптоволоконные патч-корды обычно имеют длину от 0,5 до 100 метров; соответствующую длину следует выбирать в зависимости от расстояния между подключаемыми устройствами. Материалы внешней оболочки обычно включают ПВХ, LSZH, OFNP и бронированную оболочку: ПВХ-оболочки недороги, гибки и устойчивы к окислению, что делает их подходящими для горизонтальной и вертикальной прокладки кабелей в закрытых, вентилируемых зданиях; Оболочки LSZH выделяют меньше дыма и не содержат галогенов, что делает их подходящими для зон с горизонтальной структурой кабельной сети; оболочки OFNP обладают наивысшим классом огнестойкости и подходят для крупных внутренних центров обработки данных; бронированные оболочки устойчивы к истиранию и помехам, что делает их подходящими для использования на открытом воздухе или в суровых промышленных условиях.
